Плавающие фонтаны AQUA CONTROL

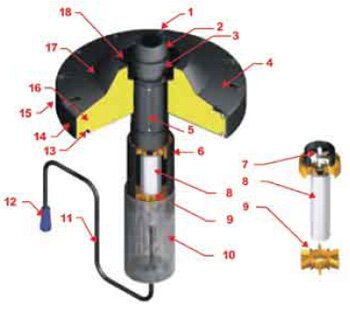

Конструкция
1. Место крепления светильников (максимальное количество - 12 штук).
2. Насадка.
3. Головная часть насадки.
4. Поплавок из высокопрочного пластика.
5. Насосная часть.
6. Внешний кожух насоса, материал ПВХ.
7. Рабочее колесо.
8. Двигатель, 4”, материал нержавеющая сталь .
9. Крепление двигателя, материал бронза.
10. Всасывающая сетка, материал нержавеющая сталь.
11. Кабель питания электродвигателя.
12. Подводная разъемная кабельная муфта.
13. Дополнительные отверстия для крепления (12 шт.) для более устойчивой установки светильников.
14. Диаметр поплавка 86,5 см (34”) предлагается для экономии места в четырех вариантах высот.
15. Отверстия (2 шт.) для установки рым-болтов на нижней части поплавка.
16. Пенный наполнитель поплавка.
17. Специальная конструкция поплавка, с одной стороны, не заметна на водной глади (видимая часть только 38 см), а с другой стороны, обладает высокой устойчивостью.
18. Крепление насадки.

Типы плавающих агрегатов

Плавающие агрегаты фирмы Aqua Control делятся на 3 группы:

1. Display Aerator Select Series - это фонтан-аэратор, основной целью которого является аэрация водоема, при установке специальной насадки создает эффектную водную картину. Рабочее колесо имеет форму пропеллера, благодаря чему выбрасывается большое количество воды с высокой ветроустойчивостью. Диапазон мощности от 0,37 до 5,5 кВт, напряжение 220 или 380 В.
2. Fountain Select Series - этот фонтан имеет стандартное рабочее колесо и, по сравнению с Display Aerator, создает фонтан большей высоты. Fountain Select Series также способствует аэрации водоема, но эффективность его на 30% меньше фонтана-аэратора. Диапазон мощности от 0,37 до 4,0 кВт, напряжение 220 или 380 В.
3. Titan Series - это фонтан большой мощности с высотой струй до 30 м в зависимости от модели. Диапазон мощности от 5,5 до 30,0 кВт, напряжение 380 В.

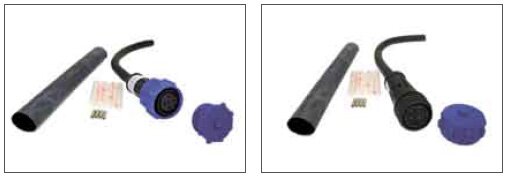

Подводное разъемное кабельное соединение

При монтаже и демонтаже плавающего фонтана соединение подводного кабеля и насоса агрегата является трудоемким процессом. Для облегчения выполнения данной работы предлагается использовать подводное кабельное соединение тип Pig Tail. Данный элемент поставляется в комплекте с термоусадочной кабельной муфтой, куском кабеля и заглушкой. При этом максимальный диаметр соединяемого кабеля 17,5 мм.

Важная информация

- Форсунки фирмы Aqua Control имеют нестандартное специальное крепление к плавающему фонтану. По запросу возможно изготовление любого переходника с резьбовым или фланцевым соединением.
- Плавающие агрегаты мощностью 1,5; 2,2 и 4,0 кВт с напряжением 220 В имеют двухобмоточный двигатель, к которому необходимо подключение четырехжильного кабеля. В комплект поставки к таким агрегатам входит конденсатор, который в обязательном порядке необходимо установить в шкаф управления.
- По запросу изготавливаются плавающие фонтаны для морской воды.
- Фонтаны-аэраторы серии Display Aerators мощностью 4,0 и 5,5 кВт производятся так же с двухступенчатым рабочим колесом, при этом высота струи больше при относительном уменьшении объема воды.
- На зимний период времени конструкции не обязательно вытаскивать из водоема, имеется возможность их притопить.
- При креплении ко дну лучше использовать якори, исходя из соотношения 5:1, то есть длина троса к глубине залегания якоря.
- Агрегаты возможно доукомплектовать подводным кабельным разъемным соединением при мощности не более 15 кВт на глубине залегания до 10 м.
- Вертикальная конфигурация для аэрации значительно эффективнее горизонтальной.
- Titan Series стандартно изготавливается в горизонтальном исполнении, однако по запросу возможно вертикальное.
При этом глубина водоема должна быть не менее 3,5 м.
- Насадки в зависимости от мощности фонтанов и фонтанов-аэраторов имеют различную конструкцию и поэтому являются взаимозаменяемыми только в пределах одной мощности.
- При заказе модификации Winter Scepter необходимо предоставлять информацию о размерах водоема для оптимального выбора конструкции.
- Модификация Torrent на 20% эффективнее для аэрации, чем агрегаты серии Display Aerator, поплавки этой модификации сконструированы специальным образом.
- Модификация Combo имеет в своей конструкции 2 рабочих колеса, одно стандартное для центральной струи, а другое - пропеллер для нижнего яруса.
- Модификация Cascade обладает специальной конструкцией поплавкового механизма, так как форсунка является уровнезависимой.
- Насадки Torrent, Cascade и Combo не взаимозаменяемы с другими насадками, Winter Scepter - заменяем.
- Максимальное количество включений для Fountain Select Series и Display Aerators до 10 раз в час, Titan Series - 3 раза в час. Допустимые изменения напряжения -10%...+5%. Подбор кабеля осуществляется при допустимом падении напряжения - 3%.

Пример комплектации плавающего фонтана

1. Насадка Crown Gusher для плавающего фонтана-аэратора Floating Display Aerator мощностью 5,5 кВт двухступенчатого 7,5 hp 2 Stg. (арт. 501А27.5CGU) - 1 шт.
2. Плавающий фонтан-аэратор вертикальной конфигурации Floating Display Aerator Vertical мощностью 5,5 кВт двухступенчатый 7,5 hp 2 Stg. (арт. 50B7533S) - 1 шт.
3. Кабель подводный Unterwasserkabel H07RNF 4 х 2,5 мм? (арт. 118/0307) - 50 м.
4. Комплект разъемной муфты для агрегатов Select Series 3 х 380V (арт. С0S0-2) - 1 шт.
5. Шкаф управления плавающим фонтаном-аэратором Control Panel 7,5hp 3x380V - 1 шт.
6. Подводный светильник FL150-12 из нержавеющей стали (арт. FL150-12) - 6 шт.
7. Кластер RGB мощностью 30 Вт из 6-ти светодиодов напряжением 12 В (арт. KA-RGB-30-12) - 6 шт.
8. Кабель подводный Unterwasserkabel H07RNF 4 х 2,5 мм? (арт. 118/0307) - 50 м.
9. Подводная кабельная муфта Unterwasser-Kabelverbinder GR2 (арт. 168/3962) или комплект разъемной муфты для агрегатов Select Series 3 х 380V (арт. С0S0-2) - 1 шт.
10. Крепеж светильника к поплавку Bracket L (комплект из 2 шт.) (арт. 31R-BKT-FLT-2P) - 6 шт.
11. Крепеж светильника к поплавку Bracket V (арт. 31R-BKT-FLT-1P) - 6 шт.
12. Шкаф управления подсветкой RGB на 8 светильников мощностью 30 Вт из 6-ти светодиодов напряжением 12 В (арт. KA-ST-016) - 1 шт.
